S130AIndustrial encoders incremental
坚固型设计，外径 Ø130mm
高防护，空心轴 Ø40~Ø50mm
HTL，TTL电路输出
分辨率可达2048P/R
高精度光感应技术
Technical parameters
Expand All
Technical parameters-Electrical parameters
| 输出电路 |
推挽输出 推挽差分输出HTL RS422/TTL |
| 电源电压 |
5VDC±0.25 9-30VDC 5-30VDC |
| 消耗电流 | 150mA |
| 响应频率 |
100kHz （200kHz 可选） |
| 允许负载 | 20mA |
| 信号高电平 |
70%*Vcc（推挽输出） 70%*Vcc（推挽差分输出HTL） ≥2.5V（RS422/TTL/ R ） |
| 信号低电平 |
<1V（推挽输出） <0.5V（推挽差分输出） <0.5V（RS422/TTL/ R ） |
| 上升时间 |
100ns 1us（推挽输出） |
| 下降时间 |
100ns 1us（推挽输出） |
| 脉冲数P/R |
100,200,250,256,500,512, 600,1000,1024,2000,2048 |
Technical parameters-Mechanical parameters
| 最大转速 | 2500r/min |
| 径向负荷 | 200N |
| 轴向负荷 | 100N |
| 重量 | 1500g |
| 防护等级 | IP65 |
| 工作温度 | -20℃....+85℃ |
| 贮存温度 | -25℃....+100℃ |
| 抗冲击 | 1000m/s2 , 6ms |
| 抗振动 | 100m/s2, 10....200Hz |
| 启动力矩 | 8×10-2 N.m Max |
Technical parameters - circuits
Mechanical drawing
Expand All

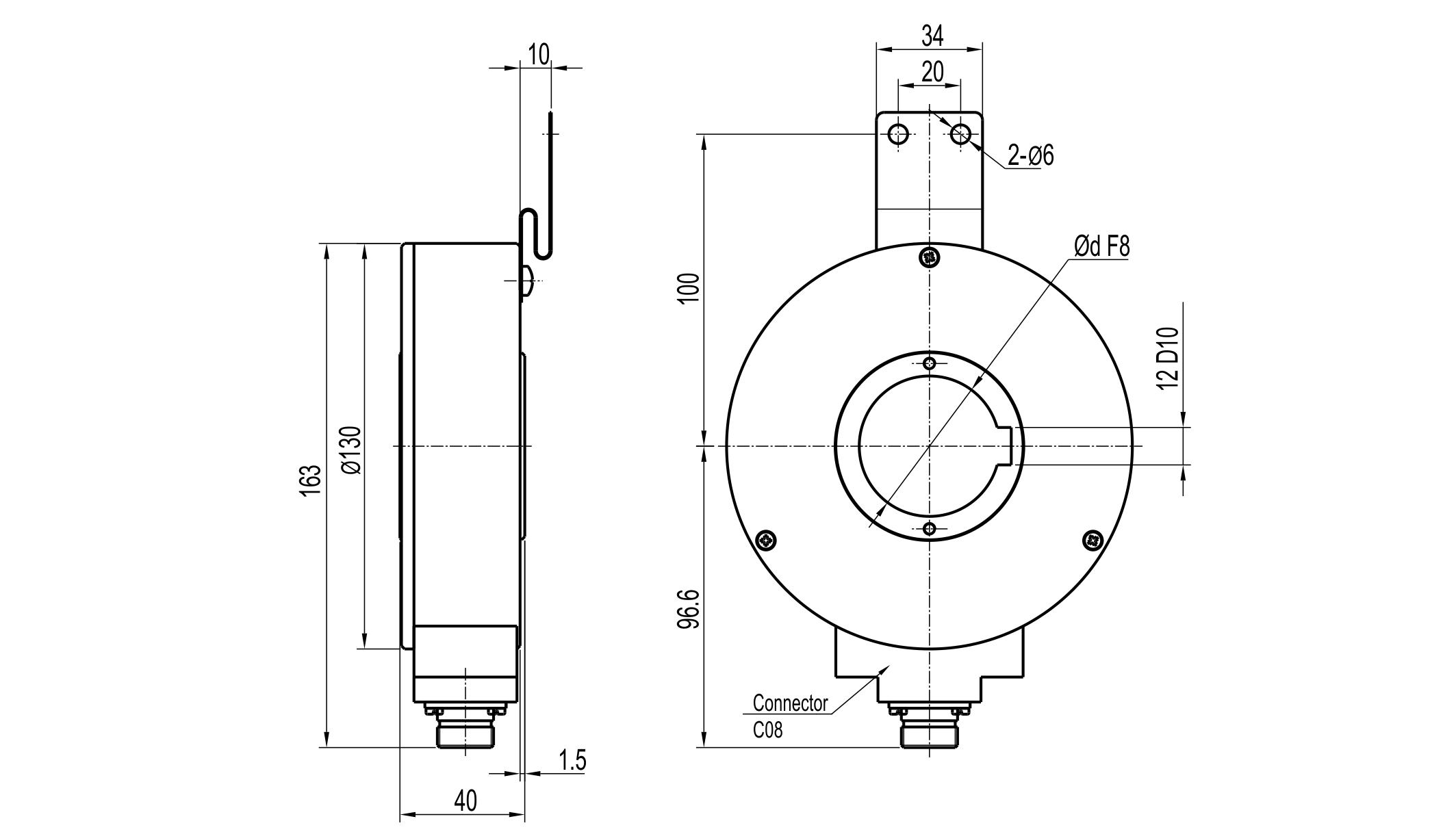

Mechanical drawing
Ordering information
Expand All

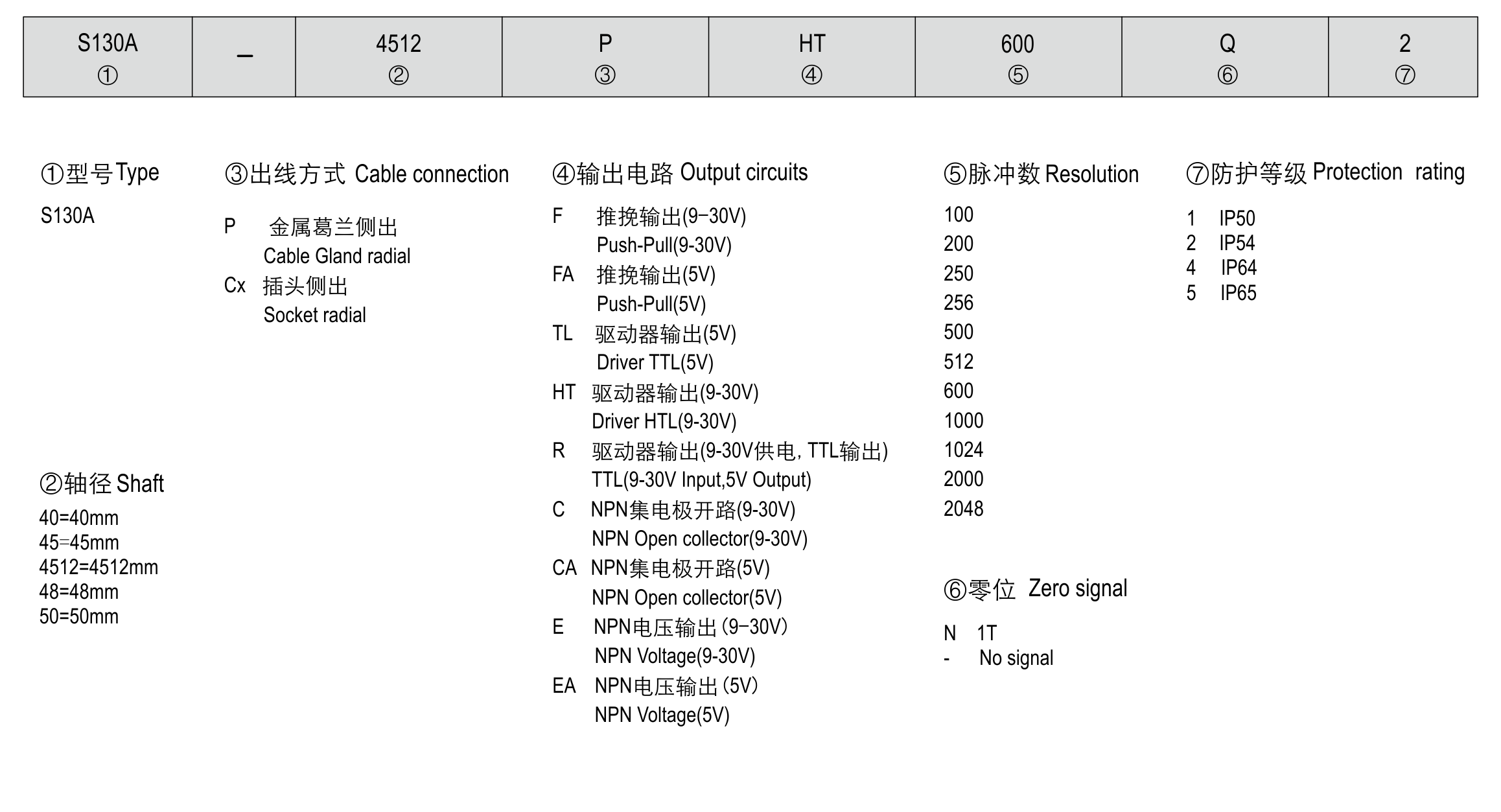

Ordering information
annex
Expand All
Details
Data sheet
